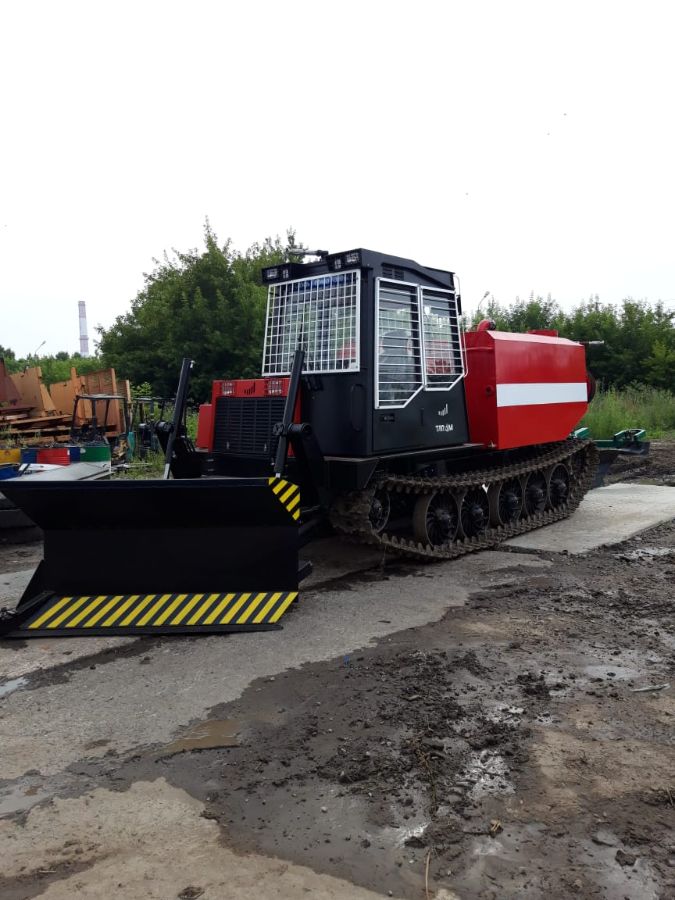

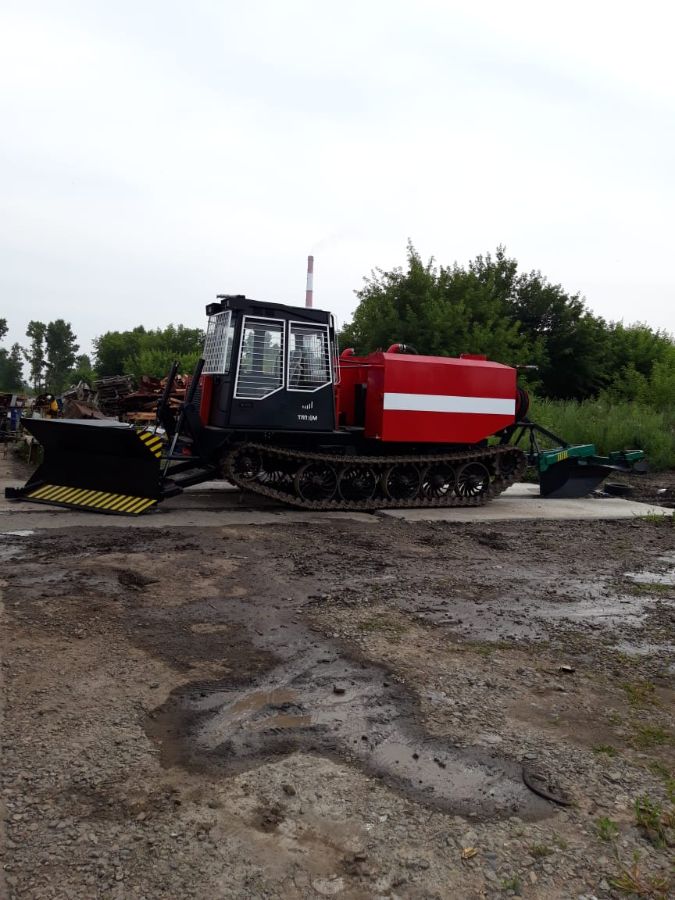

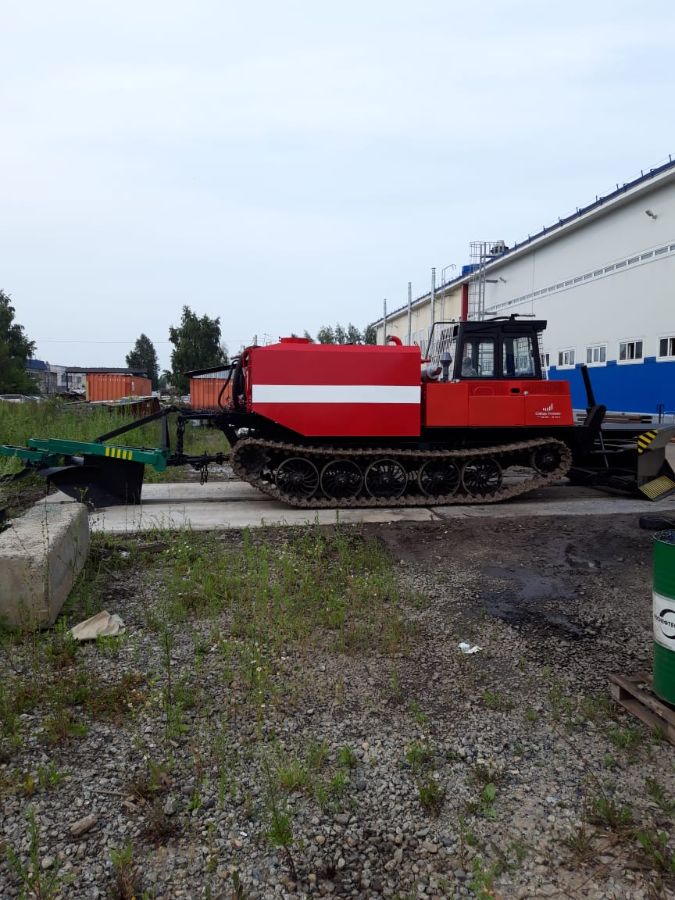

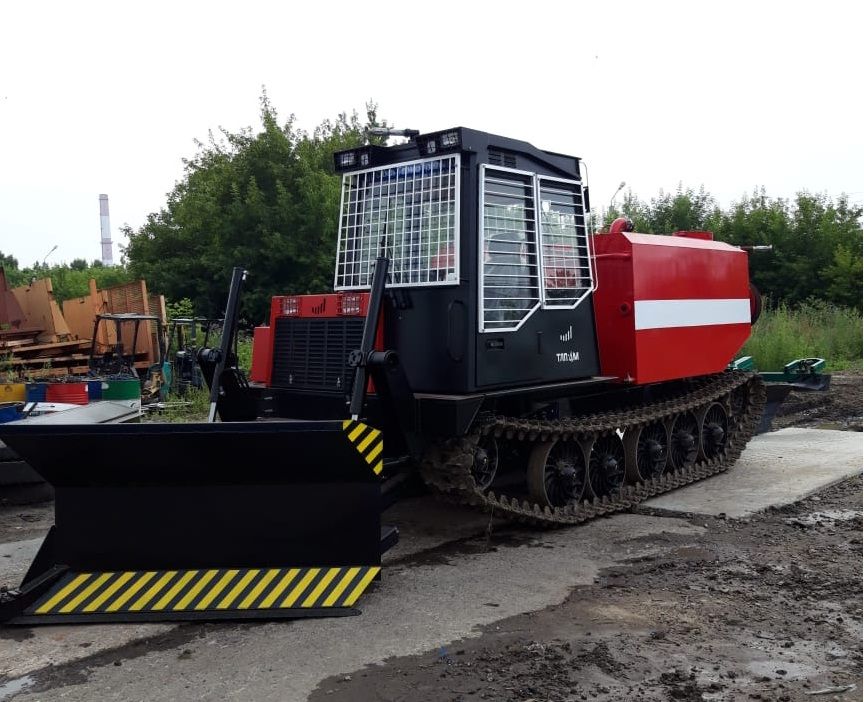

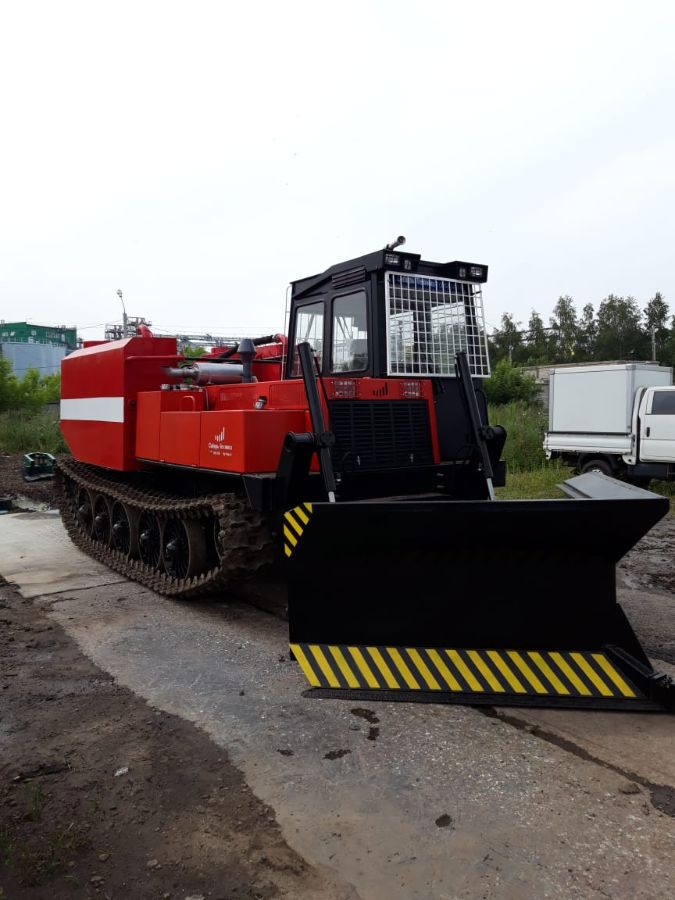

Трактор промышленный на гусеничном ходу модели: ТЛП-4М-031

Машина комплектуется пожарным оборудованием, передней навесной системой с бульдозерным и/или клино-бульдозерным оборудованием и задней навесной системой с плугом типа ПЛ-1-1 или ПКЛ-70.
Машина предназначена для:

  • - доставки к месту пожара средств пожаротушения;
  • - создания заградительных полос для локализации пожара путем минерализации почвы и нанесения на растительный покров жидких огнетушащих составов и пены;
  • - тушения низовых и почвенных пожаров жидкими огнетушащими составами.

Двигатель
передняя навеска ГИДРОНАВЕСКА
задняя трехточечная гидронавеска

Технические характеристики Трактора промышленного на гусеничном ходу модели: ТЛП-4М-031

Минерализованные заградительные и опорные полосы создаются почвообрабатывающими орудиями, в качестве которых применяются плуг ПЛ 1, плуг ПКЛ-70, бульдозерное оборудование ОБГН-4, клино-бульдозерное оборудование.
Нанесение на растительный покров жидких огнетушащих составов и пены осуществляется стационарными стволами-распылителями, выносными пожарными стволами - РС-50, РС-70, СРК-50, СВП, генератором пены ГПС-600У.
Для тушения почвенных пожаров используются торфяные стволы ТС-1М.
Модификации машины могут изготавливаться и в других комплектациях, содержание которых оговаривается при оформлении договора на поставку.
Машина предназначена для эксплуатации в лесной и лесостепной зонах (уклоны рабочих участков: продольные до 20º, поперечные до 15º).
Машина предназначена для применения в макроклиматических районах с умеренным климатом, пожарная в интервале температур от 10 до 400С и изготавливается в климатическом исполнении «У», категории I по ГОСТ 15150.

Общие характеристики модели:
Общие характеристики бульдозера:
  • Тип гусеничный
  • Цвет хаки
  • Максимальная высота преодолеваемого препятствия метр не менее 0,6
  • Максимальная глубина преодолеваемого брода метр не менее 0,8
  • Максимальная скорость движения км\час не менее 12
  • Масса кг не более 15850
  • Масса эксплуатационная кг не более 19850
  • Ширина гусеничных лент мм не менее 500
  • Минимальный радиус поворота по крайней точке м не более 4,0
  • Угол продольный статической устойчивости градус 40
  • Угол поперечной статической устойчивости градус 30
Габаритные размеры:
  • - длина мм не более 11270
  • - ширина (по наружным краям гусениц) мм не более 2860
  • - высота мм не более 3400
Характеристики двигателя:
  • Тип двигателя дизельный, шестицилиндровый, рядный
  • Протокол разрешения применения двигателя обязательное наличие
  • Номинальная мощность кВт (л/с) не менее 94,5 (не менее 130)
  • Рабочий объем литр не более 11,15
  • Диаметр цилиндра мм 130
  • Ход поршня мм 140
  • Максимальная частота вращения коленчатого мм 1875
  • Удельный расход топлива г/кВт не более 220
  • Максимальный крутящий момент Нм 630
  • Число цилиндров шт 6
  • Расположение цилиндров вертикальное в один ряд
  • Масса кг не более 1200
Характеристики трансмиссии:
  • Тип трансмиссии механическая четырехступенчатая, с реверс-редуктором,
  • Количество передач вперед шт 8
  • Количество передач назад шт 4
  • Механизм поворота планетарный, сдвоенный одноступенчатый с двумя сухими ленточными планетарными и двумя остановочными тормозами.
  • Тормоза сухие, ленточные, плавающего типа, расположены в боковых отсеках корпуса заднего моста
Электрооборудование:
  • Приборы контроля контроллер многофункциональный программируемый с двумя электронно- цифровыми табло и светодиодными индикаторами для автоматического контроля за работой основных агрегатов машины (дизель, гидросистема, система электрооборудования, система пожаротушения) с встроенной функцией защиты при отклонении контролируемых параметров от допустимых пределов
  • Ток постоянный
  • Номинальное напряжение В 24
  • Аккумуляторная батарея (АКБ) наличие
  • Номинальное напряжение АКБ Вольт 120
  • Номинальная емкость Ач 190
  • Пусковой ток А 1250
  • Количество аккумуляторных батарей шт 2
  • Запуск электростартерный
  • Автоматическая система контроля за работой основных агрегатов машины наличие
  • Протокол разрешения применения системы контроля наличие
Фары:
  • - передние шт 4
  • - задние шт 2 (в том числе одна из них - фароискатель)
Характеристики ходовой системы:
  • Ходовое устройство гусеничный движитель
  • Ведущие колеса одновенцовые литые
  • Число зубьев шт не менее 11
  • Число опорных катков шт не менее 10
  • Высота дорожного просвета мм не менее 537
  • Ширина дорожного просвета между гусениц мм не менее 1650
Характеристики кабины:
  • Количество мест шт одно
  • Количество дверей шт одна
  • отопительно-вентиляционной система с автономным отеплителем наличие
  • Обзор рабочих зон 4 по сторонам света
  • Герметичность кабины наличие
  • Акустическая защита наличие
  • Конструкция для безопасности оператора, защитой от переворачивания и от падающих объектов наличие

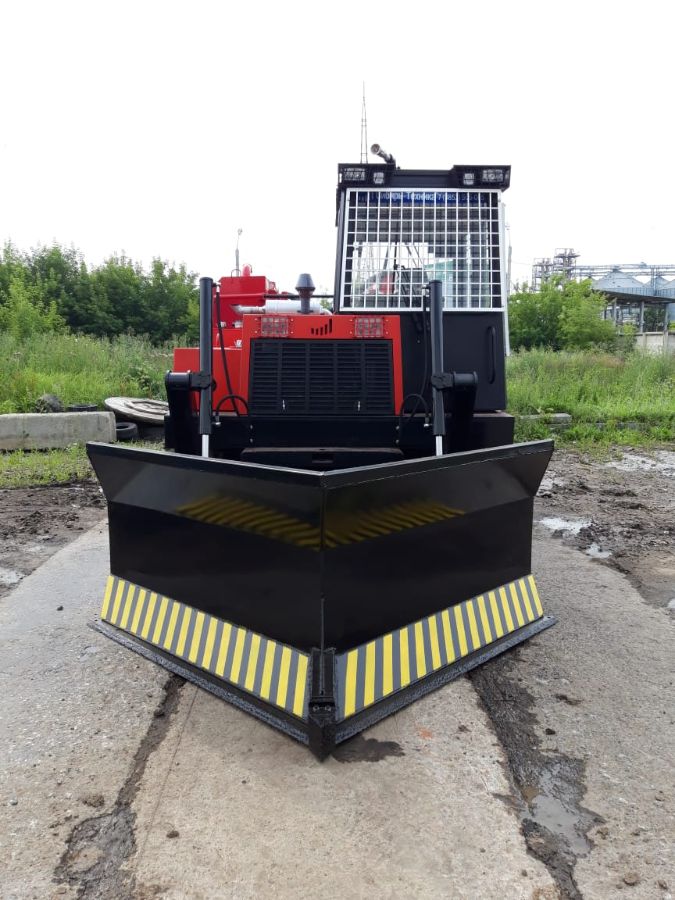

Передняя навесная система:
  • Тип системы рычажно-шарнирный
  • Характеристики бульдозерного отвала:
  • Тип бульдозерного отвала нерегулируемый фронтальный клин-бульдозер с клыком
  • Ширина захвата мм не менее 2860
  • Материал лемеха и боковины отвала сталь марки 09Г2С по ГОСТ 5520-79
  • Наплавка режущей кромки твердым сплавом наличие

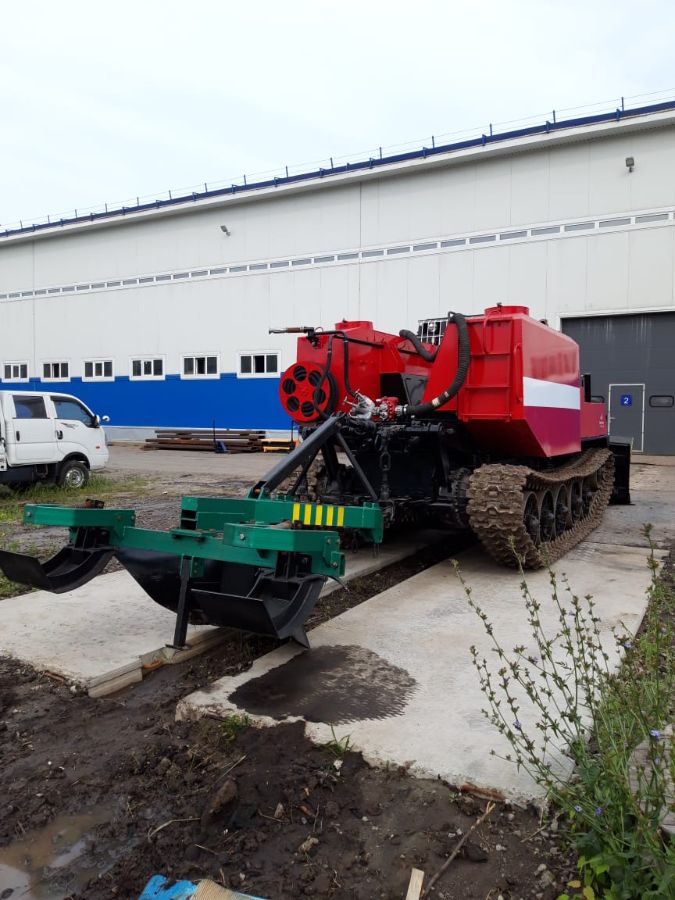

Характеристики задней навесной системы:
  • Тип трехточечная с двумя гидроцилиндрами подъема
  • Конструкция центральной тяги с односторонней амортизацией
  • Крепление системы к верхнему валу через траверсу
  • Оснащение нижних тяг механизмом БСУ (быстро соединяемое устройство)
  • Конструкция гидросистемы наличие: - бака увеличенной емкостью 200 литров с фильтром; - защиты, которая автоматически исключает падение орудий на передней и задней навесках при внезапном повреждении РВД и маслопроводов гидросистемы

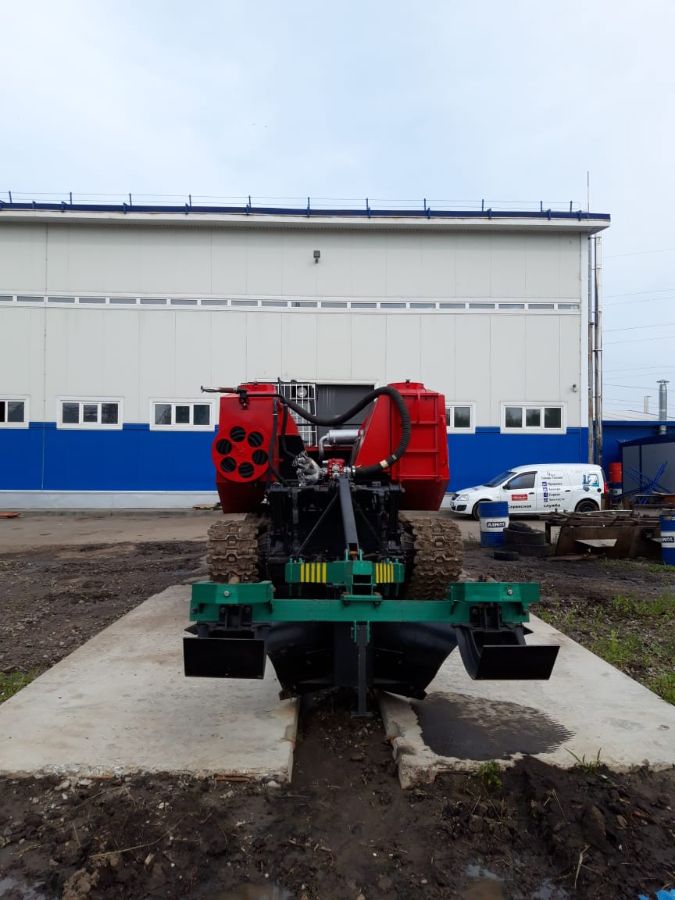

Характеристики лесного плуга:
  • Тип плуг лесной комбинированный
  • Назначение для обустройства противопожарных полос и обработки почвы на вырубках с одновременной подготовкой профиля посадочной борозды для посадки сеянцев и саженцев
  • Ширина борозды см не менее 80
  • Глубина борозды (хода отвалов) см от 10 до 15
  • Ширина минерализованной полосы см не менее 120
  • Профиль посадочной борозды по центральной оси движения орудия клиновидно-вертикальный
  • Ширина верхней части посадочной борозды см от 6 до 8
  • Глубина обработки посадочной борозды см от 18 до 20
  • Преодоление препятствий конструкция орудия должна обеспечивать преодоление препятствий в вертикальной плоскости (пней и др.)
Характеристики пожарного оборудования:
  • Емкость баков для огнетушащей жидкости, куб. м 4
  • Емкость для пенообразующей жидкости литров 180
  • Насос водяной наличие
  • Подача насоса при геометрической высоте всасывания 3,5 м, давления 0,65 Мпа, частоте вращения 1500 об/мин л/м не менее 600
  • Генераторы пены средней кратности по ГОСТ Р 50409-92 наличие
Характеристики генераторы пены:
  • - производительность по пене л/с не более 2000
  • - давление перед стволами-распылителями МПа от 0,4 до 0,6
  • - дальность подачи пены м не менее 10
  • - высота подачи пены м не менее 5
Габаритные размеры:
  • - высота мм не менее 353
  • - длинна мм не менее 610
Стационарные стволы-распылители по ГОСТ 9923-80 передний и задний, в т.ч. передний управляемый из кабины, с регулируемым факелом распыла
Характеристики ствола:
  • - максимальная длина мм не более 390
  • - максимальная ширина мм не более 145
  • - стволы должны выдерживать гидравлическое давление МПа от 0,9 до 1,0
  • - тип резинового кольца соединительной головки ствола КНМ или КН
  • - резьбовые части деталей ствола должны быть смазаны синтетическим солидолом марки пресс-солидол С по ГОСТ 4366-76
  • Стальные детали ствола должны иметь покрытие Ц18.хр или Ц24.хр
  • Катушка для наматывания стволов длиной метр не менее 20
Тактико - технические и эксплуатационные характеристики насоса:
  • Тип насоса шестеренный самовсасывающий
  • Номинальная подача л/с 10
  • Направление вращения против часовой стрелки
  • Частота вращения об/м ин 1700
  • Наибольшее давление насоса Мпа 0,65
  • Наибольшая геометрическая высота всасывания метр 6,5
  • Продолжительность всасывания с наибольшей геометрической высоты всасывания с не более 25
Габаритные размеры:
  • Длина мм не более 315
  • Ширина мм не более 310
  • Высота мм не более 240
  • Масса насоса (с приводом) кг не более 40
