Ходовая лесного мульчера
Ловушка удельного давления: какая ходовая часть на самом деле нужна лесному мульчеру
В технических характеристиках мульчеров принято сравнивать среднее давление гусениц на грунт. Однако в реальном лесу результат определяют не только ширина трака и площадь контакта, но и подвеска катков, клиренс, самоочищение, грунтозацепы и способность ходовой копировать рельеф.
Экспертный материал на основе инженерной позиции Виктора Румянцева, главного конструктора Алтайского тракторного завода «Алттрак».
Экспертный материал на основе инженерной позиции Виктора Румянцева, главного конструктора Алтайского тракторного завода «Алттрак».

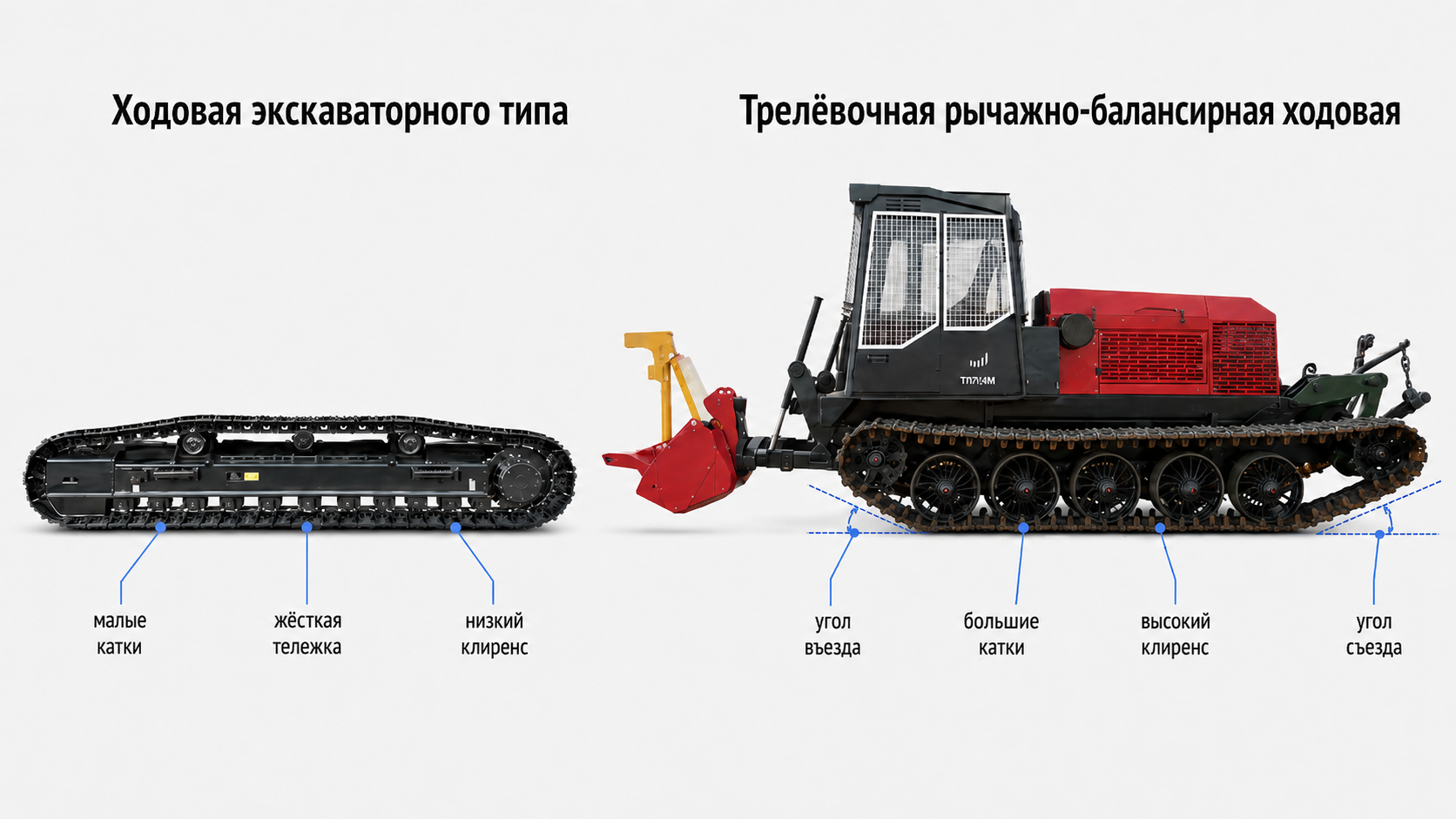

Рассмотрим две принципиально разные конструкции.
Какие типы ходовой части сравниваются
Ходовая экскаваторного типа
Это жёсткая тележечная система, для которой характерны:
- опорные катки сравнительно малого диаметра;
- жёсткое крепление катков к раме тележки;
- низкопрофильная гусеничная лента;
- сравнительно небольшие углы въезда и съезда;
- составные звенья или башмаки гусениц;
- компактная конструкция с невысоким дорожным просветом.
Трелёвочная рычажно-балансирная ходовая
Вторая конструкция основана на решениях, применявшихся на трелёвочных машинах ТЛП-4М и ТТ-4М. Её отличают:
- рычажно-балансирная подвеска;
- опорные катки большого диаметра;
- возможность адаптации гусеницы к неровностям;
- поднятые направляющее и ведущее колёса;
- увеличенные углы въезда и съезда;
- высокий клиренс;
- открытая и лучше самоочищающаяся компоновка;
- литые звенья с развитыми грунтозацепами.
| Параметр | Экскаваторная ходовая | Рычажно-балансирная ходовая | |
| Опорные катки | Малого диаметра | Большого диаметра | |
| Подвеска | Жёсткая тележка | Рычаги и балансиры | |
| Копирование рельефа | Ограниченное | Более выраженное | |
| Углы въезда и съезда | Обычно меньше | Обычно больше | |
| Дорожный просвет | Сравнительно небольшой | Увеличенный | |
| Самоочищение | Возможно накопление грязи | Более открытая компоновка | |
| Основная область применения | Строительные и землеройные работы | Лесное бездорожье и трелёвка |
Сравнение относится к конкретным конструктивным схемам. Реальные свойства любой машины зависят также от эксплуатационной массы, развесовки, ширины гусениц, массы рабочего оборудования, натяжения траков и характеристик грунта.
Как рассчитывают среднее давление гусеницы на грунт
При упрощённой оценке среднее условное давление одного гусеничного движителя рассчитывают по формуле:
qср = m × g / (10³ × F), кПа
где:
Контурную площадь можно представить как:
F = l × b × K
где:
Сам расчёт полезен: он позволяет предварительно сравнить машины по массе и геометрии опорной поверхности. Проблема появляется тогда, когда среднее значение начинают воспринимать как полный и достаточный показатель проходимости.
qср = m × g / (10³ × F), кПа
где:
- m — масса, создающая статическую нагрузку на один движитель, кг;
- g — ускорение свободного падения, около 9,81 м/с²;
- F — контурная площадь контакта гусеницы с основанием, м².
Контурную площадь можно представить как:
F = l × b × K
где:
- l — условная длина опорного участка гусеницы, м;
- b — ширина гусеницы, м;
- K — коэффициент заполнения проекции контакта.
Сам расчёт полезен: он позволяет предварительно сравнить машины по массе и геометрии опорной поверхности. Проблема появляется тогда, когда среднее значение начинают воспринимать как полный и достаточный показатель проходимости.
Почему расчётное давление не равно реальному
Формула среднего условного давления подразумевает несколько допущений:
В лесу эти условия практически никогда не выполняются одновременно.
Когда одна часть гусеницы оказывается на пне, а другая проваливается в колею, вес машины передаётся на грунт не всей расчётной площадью. Часть опорных катков может быть разгружена, а часть — воспринимать повышенную нагрузку. В результате локальное давление под отдельными катками оказывается значительно выше среднего паспортного значения.
Дополнительное влияние оказывают:
Поэтому для оценки реальной работы важен не только показатель среднего давления, но и максимальное давление под наиболее нагруженными участками гусеницы.
- поверхность под машиной ровная;
- нагрузка распределяется по длине гусеницы равномерно;
- вся расчётная площадь гусеницы контактирует с грунтом;
- центр тяжести находится в расчётном положении;
- отсутствуют пни, брёвна, колеи и локальные провалы;
- машина не развивает значительного тягового усилия.
В лесу эти условия практически никогда не выполняются одновременно.
Когда одна часть гусеницы оказывается на пне, а другая проваливается в колею, вес машины передаётся на грунт не всей расчётной площадью. Часть опорных катков может быть разгружена, а часть — воспринимать повышенную нагрузку. В результате локальное давление под отдельными катками оказывается значительно выше среднего паспортного значения.
Дополнительное влияние оказывают:
- положение тяжёлой мульчерной головки;
- смещение центра тяжести при подъёме и опускании оборудования;
- тяговая нагрузка;
- разгон, торможение и поворот;
- направление движения на склоне;
- глубина погружения гусеницы;
- сопротивление грунта срезу.
Поэтому для оценки реальной работы важен не только показатель среднего давления, но и максимальное давление под наиболее нагруженными участками гусеницы.
Что говорят действующие стандарты
В первоначальной редакции материала упоминался ГОСТ 26953-86. Этот стандарт утратил силу на территории России: с 1 августа 2020 года вместо него применяется ГОСТ Р 58656-2019, устанавливающий методы определения среднего и максимального нормального давления движителей на почву.
Нормы воздействия мобильной сельскохозяйственной техники на почву содержатся в действующем ГОСТ Р 58655-2019. Стандарт рассматривает именно максимальное давление движителя и нормальное механическое напряжение в почве.
При этом оба документа распространяются прежде всего на мобильную сельскохозяйственную технику, работающую на полях, лугах и пастбищах. Для лесного мульчера они не являются прямой отраслевой нормой выбора ходовой части, но показывают важный методический принцип: среднее и максимальное давление — разные характеристики, и оценивать только среднее значение недостаточно.
Пример: 0,34 против 0,48 кгс/см²
В рассматриваемом сравнении мульчер на экскаваторной базе с гусеницами шириной 800 мм имеет расчётное среднее давление около 0,34 кгс/см². Машина на трелёвочной рычажно-балансирной ходовой с гусеницами шириной 600 мм — около 0,48 кгс/см².
По одной только этой характеристике первая машина выглядит предпочтительнее.
Однако цифры справедливы для полного и равномерного контакта опорной поверхности с основанием. Если жёсткая тележка опирается на неровный грунт только частью длины гусеницы, фактическая площадь восприятия нагрузки уменьшается. Одновременно возрастает давление под наиболее нагруженными катками.
Рычажно-балансирная система при тех же неровностях способна сохранять контакт на большей части длины гусеницы. Поэтому машина с формально более высоким средним давлением может меньше проваливаться, тратить меньше мощности на деформацию грунта и увереннее продолжать движение.
Именно так возникает кажущееся противоречие: паспортное среднее давление выше, а фактическая проходимость — лучше.
Нормы воздействия мобильной сельскохозяйственной техники на почву содержатся в действующем ГОСТ Р 58655-2019. Стандарт рассматривает именно максимальное давление движителя и нормальное механическое напряжение в почве.
При этом оба документа распространяются прежде всего на мобильную сельскохозяйственную технику, работающую на полях, лугах и пастбищах. Для лесного мульчера они не являются прямой отраслевой нормой выбора ходовой части, но показывают важный методический принцип: среднее и максимальное давление — разные характеристики, и оценивать только среднее значение недостаточно.
Пример: 0,34 против 0,48 кгс/см²
В рассматриваемом сравнении мульчер на экскаваторной базе с гусеницами шириной 800 мм имеет расчётное среднее давление около 0,34 кгс/см². Машина на трелёвочной рычажно-балансирной ходовой с гусеницами шириной 600 мм — около 0,48 кгс/см².
По одной только этой характеристике первая машина выглядит предпочтительнее.
Однако цифры справедливы для полного и равномерного контакта опорной поверхности с основанием. Если жёсткая тележка опирается на неровный грунт только частью длины гусеницы, фактическая площадь восприятия нагрузки уменьшается. Одновременно возрастает давление под наиболее нагруженными катками.
Рычажно-балансирная система при тех же неровностях способна сохранять контакт на большей части длины гусеницы. Поэтому машина с формально более высоким средним давлением может меньше проваливаться, тратить меньше мощности на деформацию грунта и увереннее продолжать движение.
Именно так возникает кажущееся противоречие: паспортное среднее давление выше, а фактическая проходимость — лучше.
Что на самом деле определяет проходимость лесного мульчера
1. Максимальное давление под опорным катком
Среднее значение описывает нагрузку на расчётную площадь. Грунт же деформируется там, где возникает локальный максимум давления.
У жёсткой тележечной ходовой катки не могут независимо адаптироваться к крупным неровностям. При прохождении через пень, бревно или резкий перелом профиля часть массы может временно передаваться через ограниченное число катков.
Рычажно-балансирная подвеска позволяет перераспределять нагрузку между опорными элементами и дольше сохранять контакт гусеницы с неровной поверхностью. Это уменьшает концентрацию давления и снижает глубину локального погружения.
Практически это означает меньшие затраты мощности на продавливание грунта и образование колеи.
2. Углы въезда и съезда
Для лесной машины важна не только площадь опоры, но и геометрия передней и задней частей движителя.
Поднятые направляющее и ведущее колёса рычажно-балансирной ходовой формируют более выраженные углы въезда и съезда. Благодаря этому машине легче:
У низкопрофильной экскаваторной тележки передняя часть гусеницы нередко начинает сдвигать перед собой размягчённый слой. Возникает так называемый бульдозерный эффект: перед направляющим колесом формируется грунтовая волна, на преодоление которой постоянно расходуется мощность двигателя.
Чем глубже машина погружается, тем выше сопротивление движению.
3. Самоочищение ходовой части
Налипший грунт — это не только вопрос обслуживания. Грязь увеличивает фактическую массу машины и создаёт дополнительное сопротивление внутри движителя.
В закрытой тележечной конструкции влажный грунт, кора, щепа и растительные остатки могут скапливаться:
При последующем подсыхании или замерзании масса превращается в плотный монолит. Возрастают потери на перематывание гусеницы, износ деталей и риск остановки машины из-за недостатка тягового усилия.
Открытая компоновка трелёвочной ходовой обеспечивает больше пространства для выхода грунта и растительных остатков. Грязь не перестаёт попадать на движитель, но ей сложнее накапливаться внутри конструкции.
Для осенне-весенней эксплуатации это может быть не менее важно, чем расчётная ширина гусеницы.
4. Дорожный просвет и форма днища
В исходном сравнении клиренс трелёвочной машины составляет около 530 мм. Нижняя поверхность рамы закрыта стальными листами и не имеет большого количества выступающих элементов.
Высокий клиренс и относительно гладкое днище позволяют:
Поэтому измерять следует не только номинальный дорожный просвет, но и расстояние до самой нижней выступающей детали по всей длине машины.
5. Конструкция грунтозацепов
Мульчер не просто перемещается по площадке. Во время работы он должен развивать тяговое усилие и удерживать направление под нагрузкой.
У трелёвочной ходовой применяются прочные гусеничные звенья с выраженными грунтозацепами. Они прорезают рыхлый верхний слой и передают усилие более плотному грунту. Значение имеют:
Развитые поперечные элементы особенно важны при движении по боковому склону. Они повышают сопротивление поперечному сдвигу и помогают машине удерживаться в заданной траектории.
Гусеничные башмаки строительной машины могут быть рассчитаны на другие условия. Невысокие продольные гребни уменьшают повреждение твёрдых поверхностей и обеспечивают предсказуемое маневрирование, но на раскисшем поперечном склоне их бокового сцепления может оказаться недостаточно.
6. Развесовка и тяговая нагрузка
Даже одинаковые ходовые части будут работать по-разному при различной компоновке машины.
Тяжёлая мульчерная головка смещает центр тяжести вперёд. При её подъёме, опускании и контакте с древесиной меняется нагрузка на переднюю и заднюю части гусениц. Дополнительный момент создают гидроцилиндры, защитное оборудование, топливо и запасные элементы.
Поэтому сравнивать нужно не массу базового шасси, а полную эксплуатационную массу машины в рабочей комплектации.
Желательно отдельно знать:
Увеличение ширины трака действительно способно снизить среднее давление на грунт. Но этот эффект реализуется полностью только тогда, когда гусеница фактически контактирует с почвой всей расчётной площадью.
На пересечённой местности результат может ограничиваться другими факторами:
Иными словами, широкая гусеница не компенсирует автоматически недостатки геометрии, подвески и самоочищения.
Среднее значение описывает нагрузку на расчётную площадь. Грунт же деформируется там, где возникает локальный максимум давления.
У жёсткой тележечной ходовой катки не могут независимо адаптироваться к крупным неровностям. При прохождении через пень, бревно или резкий перелом профиля часть массы может временно передаваться через ограниченное число катков.
Рычажно-балансирная подвеска позволяет перераспределять нагрузку между опорными элементами и дольше сохранять контакт гусеницы с неровной поверхностью. Это уменьшает концентрацию давления и снижает глубину локального погружения.
Практически это означает меньшие затраты мощности на продавливание грунта и образование колеи.
2. Углы въезда и съезда
Для лесной машины важна не только площадь опоры, но и геометрия передней и задней частей движителя.
Поднятые направляющее и ведущее колёса рычажно-балансирной ходовой формируют более выраженные углы въезда и съезда. Благодаря этому машине легче:
- заходить на пни и поваленные стволы;
- выходить из глубоких колей;
- преодолевать резкие изменения профиля;
- двигаться через участки с локальными препятствиями;
- не упираться передней частью тележки в мягкий грунт.
У низкопрофильной экскаваторной тележки передняя часть гусеницы нередко начинает сдвигать перед собой размягчённый слой. Возникает так называемый бульдозерный эффект: перед направляющим колесом формируется грунтовая волна, на преодоление которой постоянно расходуется мощность двигателя.
Чем глубже машина погружается, тем выше сопротивление движению.
3. Самоочищение ходовой части
Налипший грунт — это не только вопрос обслуживания. Грязь увеличивает фактическую массу машины и создаёт дополнительное сопротивление внутри движителя.
В закрытой тележечной конструкции влажный грунт, кора, щепа и растительные остатки могут скапливаться:
- между опорными катками;
- внутри рамы тележки;
- около ведущего колеса;
- между траками и элементами защиты;
- на нижних поверхностях рамы.
При последующем подсыхании или замерзании масса превращается в плотный монолит. Возрастают потери на перематывание гусеницы, износ деталей и риск остановки машины из-за недостатка тягового усилия.
Открытая компоновка трелёвочной ходовой обеспечивает больше пространства для выхода грунта и растительных остатков. Грязь не перестаёт попадать на движитель, но ей сложнее накапливаться внутри конструкции.
Для осенне-весенней эксплуатации это может быть не менее важно, чем расчётная ширина гусеницы.
4. Дорожный просвет и форма днища
В исходном сравнении клиренс трелёвочной машины составляет около 530 мм. Нижняя поверхность рамы закрыта стальными листами и не имеет большого количества выступающих элементов.
Высокий клиренс и относительно гладкое днище позволяют:
- проходить по глубокой колее;
- двигаться над пнями и валежником;
- меньше загребать размягчённый грунт;
- снизить риск зависания машины на раме;
- уменьшить вероятность повреждения расположенных снизу компонентов.
Поэтому измерять следует не только номинальный дорожный просвет, но и расстояние до самой нижней выступающей детали по всей длине машины.
5. Конструкция грунтозацепов
Мульчер не просто перемещается по площадке. Во время работы он должен развивать тяговое усилие и удерживать направление под нагрузкой.
У трелёвочной ходовой применяются прочные гусеничные звенья с выраженными грунтозацепами. Они прорезают рыхлый верхний слой и передают усилие более плотному грунту. Значение имеют:
- высота грунтозацепа;
- его поперечный профиль;
- площадь рабочей грани;
- схема расположения элементов;
- способность звена очищаться от грунта.
Развитые поперечные элементы особенно важны при движении по боковому склону. Они повышают сопротивление поперечному сдвигу и помогают машине удерживаться в заданной траектории.
Гусеничные башмаки строительной машины могут быть рассчитаны на другие условия. Невысокие продольные гребни уменьшают повреждение твёрдых поверхностей и обеспечивают предсказуемое маневрирование, но на раскисшем поперечном склоне их бокового сцепления может оказаться недостаточно.
6. Развесовка и тяговая нагрузка
Даже одинаковые ходовые части будут работать по-разному при различной компоновке машины.
Тяжёлая мульчерная головка смещает центр тяжести вперёд. При её подъёме, опускании и контакте с древесиной меняется нагрузка на переднюю и заднюю части гусениц. Дополнительный момент создают гидроцилиндры, защитное оборудование, топливо и запасные элементы.
Поэтому сравнивать нужно не массу базового шасси, а полную эксплуатационную массу машины в рабочей комплектации.
Желательно отдельно знать:
- нагрузку на левую и правую гусеницы;
- продольное распределение массы;
- положение центра тяжести при поднятой и опущенной головке;
- изменение нагрузки при рабочем контакте ротора с материалом.
- Почему более широкая гусеница не всегда выигрывает
Увеличение ширины трака действительно способно снизить среднее давление на грунт. Но этот эффект реализуется полностью только тогда, когда гусеница фактически контактирует с почвой всей расчётной площадью.
На пересечённой местности результат может ограничиваться другими факторами:
- жёсткая ходовая не копирует крупные неровности;
- машина опирается на несколько локальных зон;
- днище начинает загребать грунт;
- перед тележкой образуется волна;
- внутреннее пространство забивается грязью;
- грунтозацепы не обеспечивают достаточного тягового усилия.
Иными словами, широкая гусеница не компенсирует автоматически недостатки геометрии, подвески и самоочищения.
Вывод
Среднее удельное давление остаётся важной характеристикой, но оно не должно быть единственным критерием при выборе ходовой части лесного мульчера.
Реальную проходимость формирует вся система:
Трелёвочная рычажно-балансирная ходовая создавалась для постоянной работы в лесу и сохраняет преимущества именно там, где ровной дороги нет и быть не может. Экскаваторная система может успешно выполнять свои задачи, но оценивать её пригодность для тяжёлого лесного бездорожья только по среднему давлению на грунт — значит подменять реальную механику рекламной цифрой.
Проходимость — это результат взаимодействия машины, гусеницы и грунта, а не одно значение в технической таблице.
Реальную проходимость формирует вся система:
- распределение нагрузки;
- максимальное давление под катками;
- способность копировать рельеф;
- углы въезда и съезда;
- клиренс;
- форма днища;
- самоочищение;
- геометрия грунтозацепов;
- развесовка и тяговая нагрузка.
Трелёвочная рычажно-балансирная ходовая создавалась для постоянной работы в лесу и сохраняет преимущества именно там, где ровной дороги нет и быть не может. Экскаваторная система может успешно выполнять свои задачи, но оценивать её пригодность для тяжёлого лесного бездорожья только по среднему давлению на грунт — значит подменять реальную механику рекламной цифрой.
Проходимость — это результат взаимодействия машины, гусеницы и грунта, а не одно значение в технической таблице.
CRM-форма появится здесь
Получите предложение на ТЛП-4М-038А
Телефон отдела продаж: +7 (3852) 505-005
Специалисты ООО «СИБИРЬ-ТЕХНИКА» помогут подобрать комплектацию гусеничного мульчера, подготовить техническую спецификацию и коммерческое предложение для подачи заявки в Росагролизинг.
Тариф «Юбилейный. Ставка на мощность» действует до 17 августа 2026 года. Окончательные условия сделки определяются АО «Росагролизинг» после рассмотрения заявки.
Частые вопросы
Какая ходовая лучше для лесного мульчера?
Для постоянной работы на заболоченных вырубках, в глубокой колее, среди пней и на боковых склонах обычно важнее адаптация к рельефу, клиренс, самоочищение и тяговое сцепление. В таких условиях рычажно-балансирная трелёвочная ходовая может иметь преимущество.
Всегда ли широкая гусеница повышает проходимость?
Широкая гусеница снижает среднее давление только при достаточном фактическом контакте с грунтом. Если жёсткая тележка опирается лишь частью длины, локальное давление остаётся высоким.
Какое давление важнее — среднее или максимальное?
Для предварительного сравнения нужны оба показателя. Среднее давление характеризует расчётную нагрузку на площадь, а максимальное показывает наиболее нагруженные зоны, непосредственно деформирующие грунт.
Почему машина с большим средним давлением может пройти дальше?
Она может лучше копировать рельеф, сохранять большую фактическую площадь контакта, меньше загребать грунт днищем, лучше очищаться и развивать большее тяговое усилие.

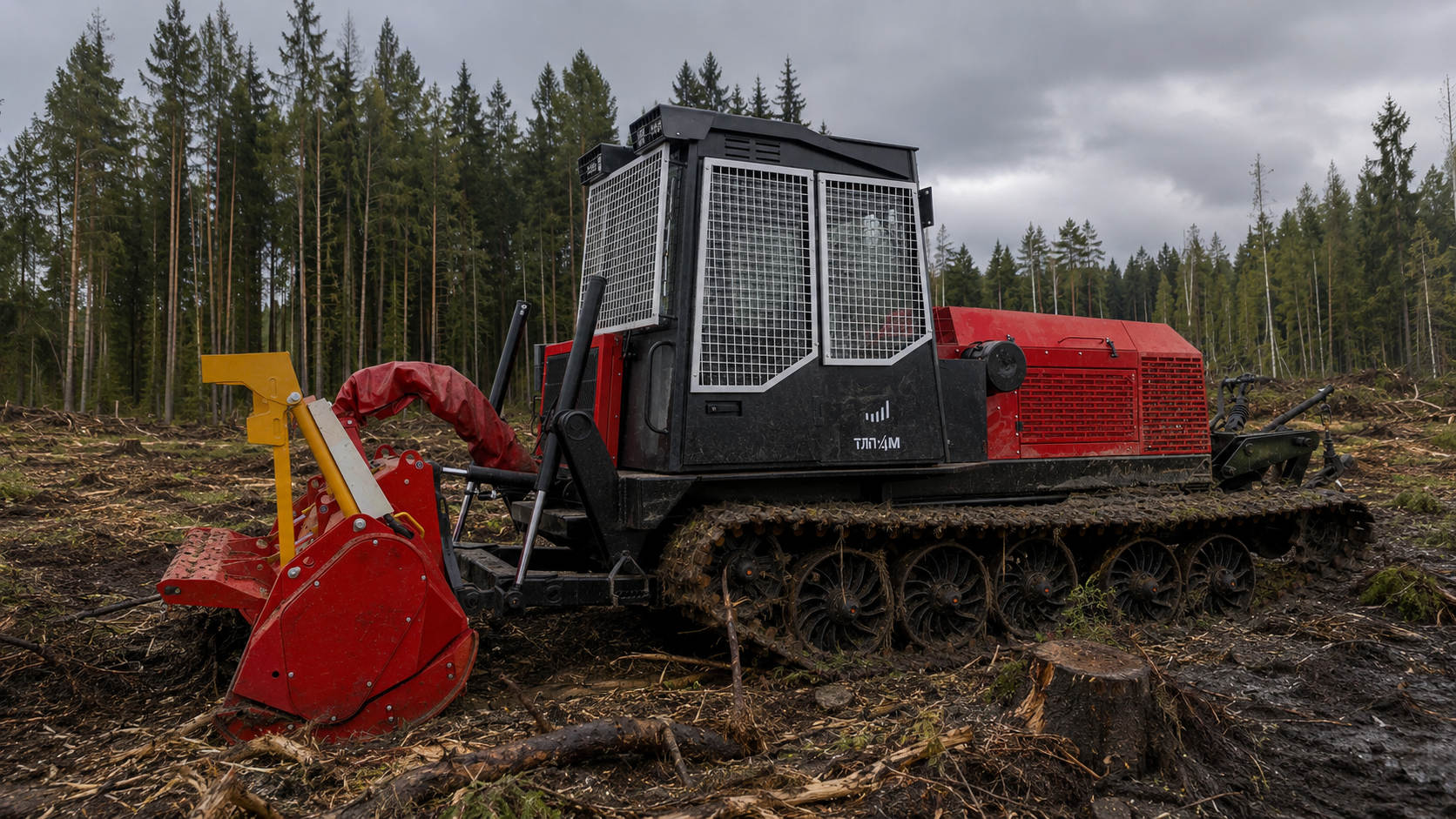

Плохая ли ходовая экскаваторного типа?
Нет. Она создавалась для другого набора задач. Её пригодность определяется конкретными условиями эксплуатации, геометрией машины и результатами полевых испытаний.
